粉末冶金模具分為公模和母模，其中公模需要拋光外表面，而母模需要拋光孔內(nèi)壁。現(xiàn)在這兩種都可以用設(shè)備來(lái)拋光，當(dāng)然使用的設(shè)備是不一樣的。內(nèi)壁拋光使用的是斯曼克磨粒流設(shè)備，而公模外表面拋光，用的是斯曼克鏡面噴砂機(jī)。下面我們分別就這兩種拋光方式做個(gè)介紹。

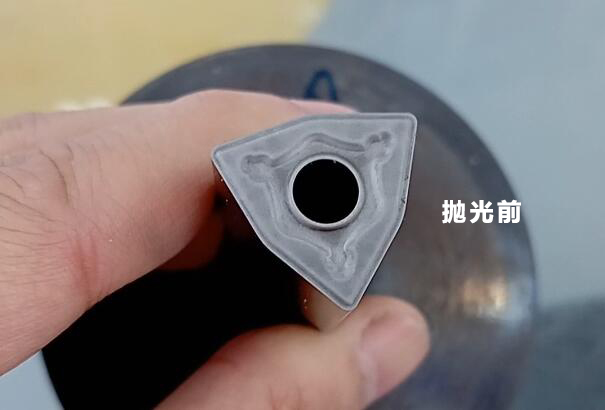

首先，我們看公模，下圖為拋光前的公模，鏡面放電加工的，本身粗糙度已經(jīng)比較不錯(cuò)。

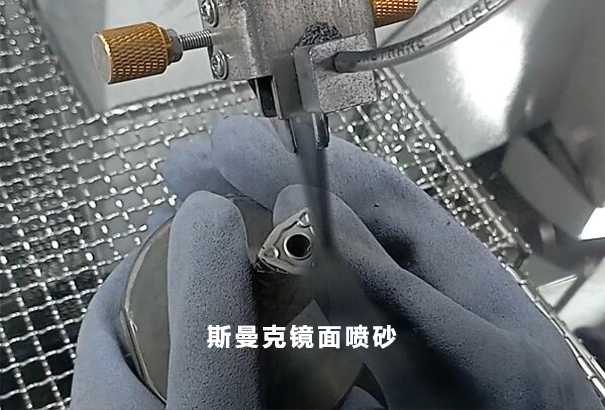

然后我們用鏡面噴砂機(jī)來(lái)拋光，加工時(shí)間為2分鐘左右，使用的是特殊彈性磨料，對(duì)金屬表面進(jìn)行滑擦研磨，可迅速去除模具表面氧化層，并去除細(xì)微紋路。鏡面噴砂機(jī)的能力范圍，一般是把0.4粗糙度的表面，拋光到0.2以下，較深紋路是去不掉的。

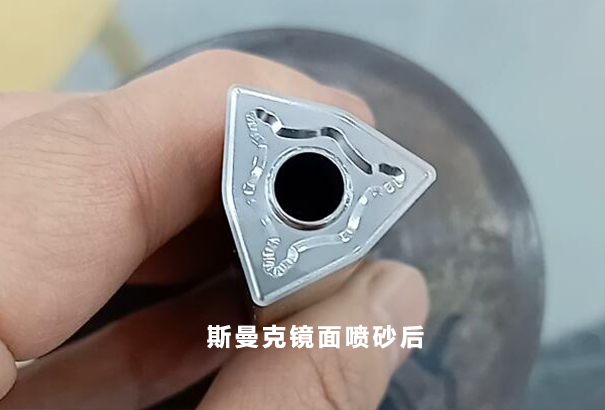

下圖為公模拋光后的效果，去除量是1-3微米。

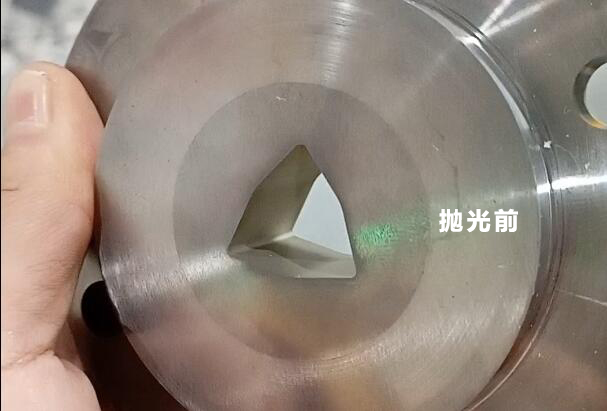

然后我們?cè)賮?lái)看一下母模，母模的加工方式是慢走絲割一修四，拋光前的圖片如下：

這個(gè)是使用磨粒流來(lái)拋光，拋光時(shí)間是1分鐘，使用高分子鉆石軟磨料，以上下循環(huán)的方式來(lái)對(duì)內(nèi)壁進(jìn)行擠壓研磨，去除量在3-5微米左右。磨粒流的拋光方式我們之前已經(jīng)講過(guò)很多了，這里就不展開(kāi)了。

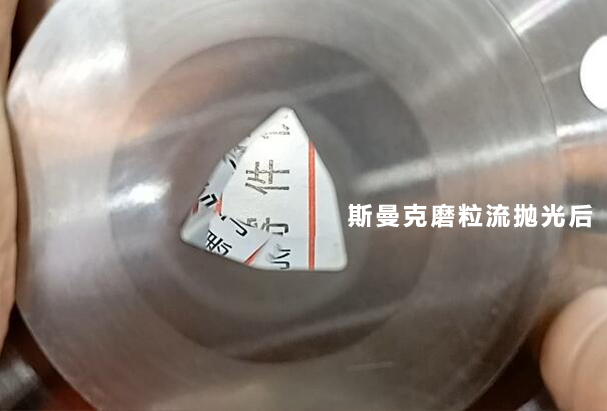

下圖為拋光后的模具內(nèi)壁狀態(tài)，鏡面效果非常顯著：

以上為粉末冶金模具鏡面拋光的過(guò)程介紹，可能大家也發(fā)現(xiàn)了，用設(shè)備來(lái)拋光模具，那么模具本身的加工方式一定要非常精細(xì)，一般都是慢走絲、鏡面放電。普通放電或是中絲達(dá)不到這個(gè)效果，因?yàn)椴恢皇悄＞弑旧韺?duì)精度和粗糙度要求較高，另一方面也是因?yàn)樵O(shè)備拋光是對(duì)拋光面整體去除的，很難做到像人工拋光那樣點(diǎn)對(duì)點(diǎn)。
